( Nathaniel L . Bijang , Elieser M. Rongre)
Pendahuluan
Sistem Distribusi Daya Listrik merupakan salah satu dari sistem penyaluran energi listrik yang paling dekat dengan pelanggan. Sistem ini menyalurkan tenaga listrik dari gardu induk atau pusat listrik yang memasok listrik ke beban melalui Jaringan Tegangan Menengah (JTM) 20 kV serta Jaringan Tegangan Rendah (JTR) 380 /220 V. Dalam pendistribusian tenaga listrik, tidak lepas dari adanya gangguan yang tidak dapat dihindarkan.
Sistem distribusi adalah bagian dari sistem tenaga listrik yang paling banyak mengalami gangguan. Jaringan distribusi pada umumnya lebih panjang dibanding dengan jaringan transmisi sehingga potensi untuk terkena gangguan lebih besar. Oleh karena itu, masalah utama dalam operasi sistem distribusi adalah mengatasi gangguan. Gangguan pada jaringan distribusi tegangan menengah berasal dari bermacam-macam sumber, gangguan yang bersumber dari luar (pohon, binatang, manusia, angin, petir, dan lain-lain) maupun gangguan yang bersumber dari dalam (kerusakan peralatan atau penghantar). Gangguan tersebut dapat menyebabkan terganggunya pendistribusian tenaga listrik kepada pelanggan serta dapat menyebabkan kerusakan pada peralatan Listrik, untuk mengatasi gangguan pada sistem distribusi tenaga listrik makan dibutuhkan sistem proteksi yang dapat mengamankan peralatan di jaringan dari kerusakan dan juga dapat mengisolasi zona atau section dari gangguan.
Pada jaringan distribusi tenaga listrik sudah terdapat peralatan proteksi utama (main protection), dan peralatan proteksi cadangan (backup protection) penyetelannya bersama-sama proteksi utama dan proteksi cadangan karena bekerjanya bersamaan maka diperlukan koordinasi proteksi utama dan cadangan untuk mengamankan jaringan dan berfungsi sebagai pengaman jaringan distribusi tenaga Listrik Dalam pengaturan relai arus lebih (OCR) perlu ditekankan 2 hal utama dalam setting yaitu dengan menghitung setting untuk nilai pick-up dan nilai time multipliernya, relai arus lebih memiliki setelan pick-up dan setelan time dial atau time multiplier.
Metodologi
Penelitian ini menggunakan metode studi pustaka dan metode pendekatan kuantitatif deskriptif untuk menganalisis penetapan time grading relai arus lebih atau over current relay (OCR) yang diterapkan dalam sistem proteksi jaringan distribusi tegangan menengah 20kV.
Pendekatan ini dipilih karena memungkinkan peneliti untuk menggali secara mendalam proses time grading relai OCR yang terpasang sebagai proteksi utama dan proteksi cadangan yang memerlukan koordinasi yang baik agar kinerjanya tidak saling tumpang tindih melainkan bekerja sinergis satu sama lain dan saling membackup sehingga sistem betul-betul terproteksi dari gangguan yang mungkin terjadi setiap saat. Penelitian ini mengadopsi teori sistem proteksi jaringan tegangan menengah 20kV yang dijelaskan dalam buku Praktik-Praktik Proteksi Sistem Tenaga Listrik oleh Bonar Panjaitan , kerangka ini diperkaya dengan referensi tambahan dari buku tentang sistem tenaga Listrik dan sistem proteksi pada sistem penyaluran tenaga Listrik yang memberikan pendekatan praktis dan sedikit teoritis terhadap proses analisa penetapan time grading sistem proteksi OCR pada jaringan tegangan menengah 20kV.

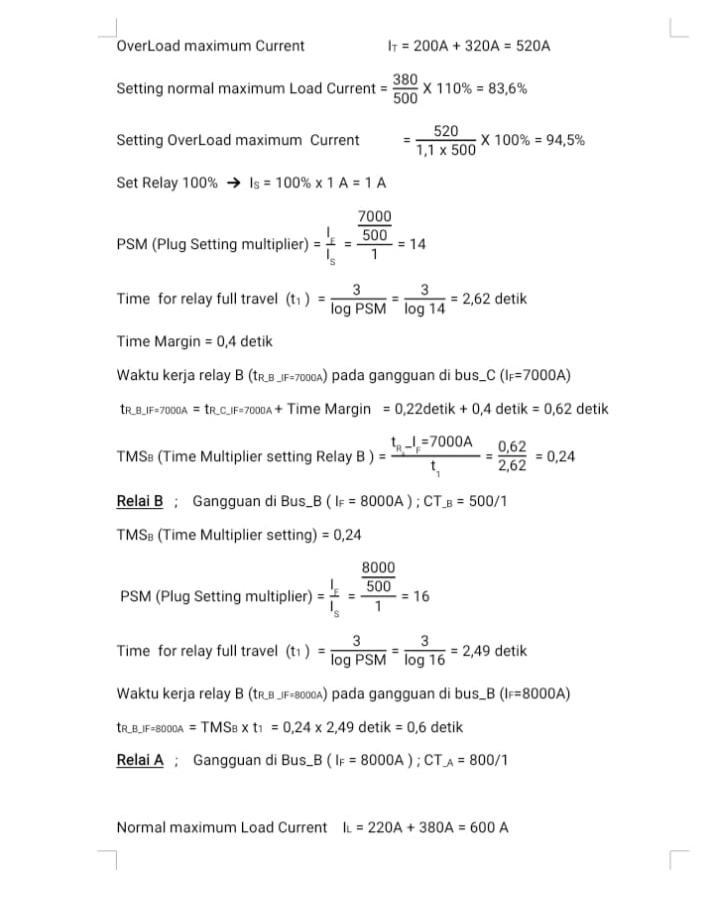

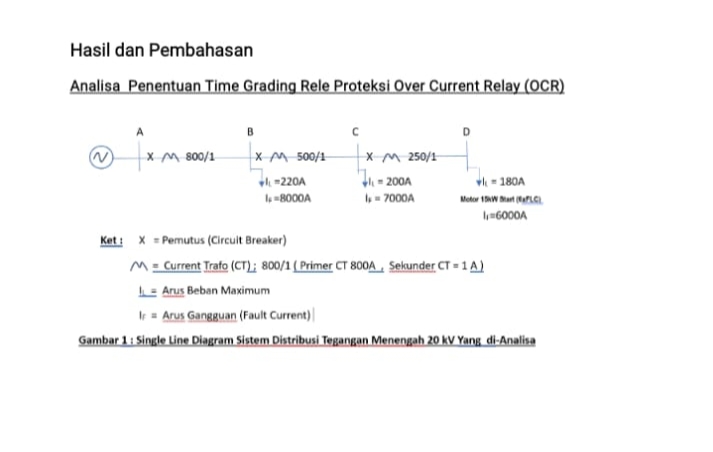

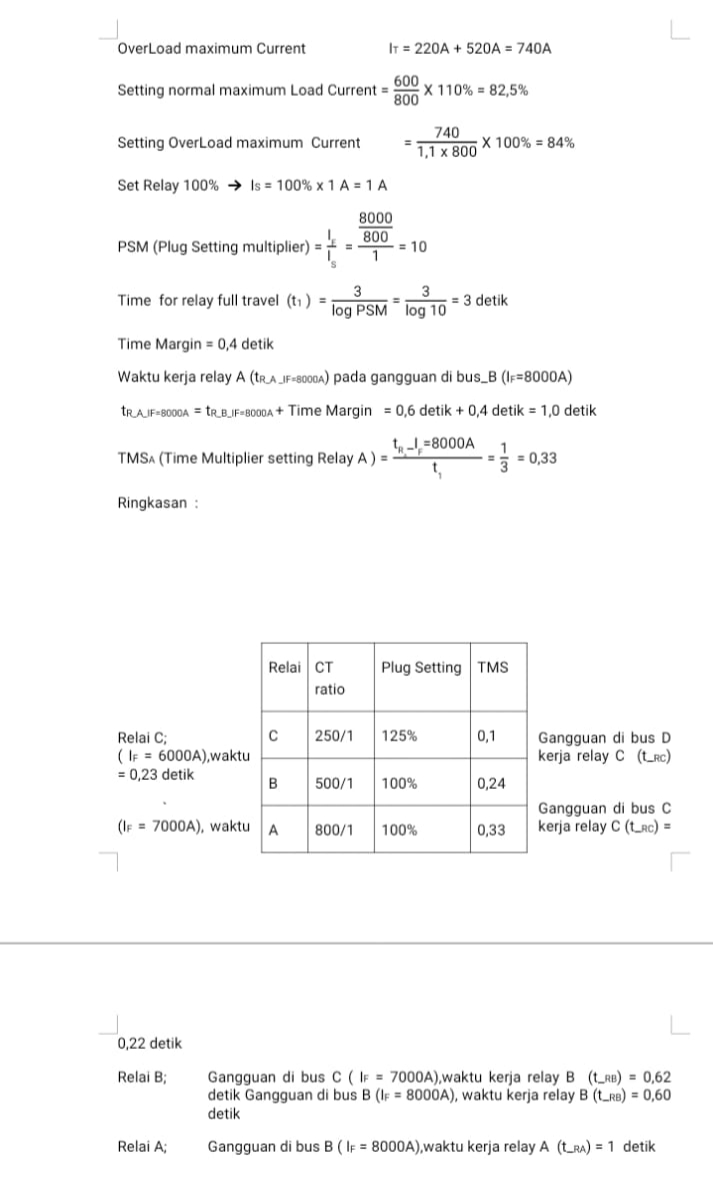

Kesimpulan
– Makin besar arus gangguan (IF) maka makin cepat pula waktu yang diperlukan untuk mengerjakan relai OCR agar segera mentrip atau memutuskan pemutus (PMT atau CB) demikian pula sebaliknya.
– Penggunaan relay arus lebih atau over current relai (OCR) mempunyai peran yang penting dalam memproteksi sistem tenaga Listrik , waktu kerja relai OCR pada sisi hilir atau sisi beban lebih cepat jika dibandingkan dengan waktu kerja relay pada sisi hulu atau sisi sumber listrik dengan time margin rata-rata 0,4 detik.
-Besarnya arus gangguan atau Fault current (IF) berbanding terbalik dengan jarak/jauhnya Lokasi gangguan , semakin jauh lokasi gangguan dari sumber arus Listrik maka semakin kecil arus gangguan tersebut demikian pula sebaliknya.
-Saat terjadi gangguan dekat dari relai tertentu maka relai tertentu itu akan segera bekerja jika arus gangguannya sama atau lebih besar daripada arus setting relai tertentu itu dan pada settingan waktu kerja relai tertentu itu yang telah ditetapkan sebelumnya.
-Jika relai utama yang berada didekat Lokasi gangguan tidak bekerja pada arus dan waktu settingan yang telah ditetapkan sebelumnya, maka relai cadangan yang ada tepat dibelakang relai utama tersebut akan segera bekerja memutus atau memisahkan bagian yang terganggu dari bagian yang sehat atau yang tidak terganggu agar gangguan bisa diisolir dari sistem sehingga tidak menimbulkan pemadaman Listrik yang meluas dan massif alias black out.
DAFTAR PUSTAKA
– Abdul Kadir,2000, Distribusi dan Utilisasi Tenaga Listrik, Jakarta,universitas Indonesia.
– Marsudi, Djiteng.2006. Operasi Sistem Tenaga Listrik, Jakarta , Graha Ilmu
– Pandjaitan, Bonar.2012.Praktik-praktik Proteksi Sistem Tenaga Listrik. Yogyakarta ,Andi
– Sulasno , 1993 , Analisa Sistem Tenaga Listrik, Semarang , Satya Wacana
– Suhadi, 2008 , Teknik Distribusi Tenaga Listrik Jilid 1 , Jakarta, Direktorat Pembinaan
Sekolah Menengah Kejuruan
– Sarimun, Wahyudi. 2012. Proteksi Sistem Distribusi Tenaga Listrik. Bekasi: Garamond.
– Sulasno. 1993. Analisa Sistem Tenaga Listrik, Semarang , Satya Wacana.
